移り変わる測量の基準│城の石垣に刻まれた「不」の正体とは？
江戸城の天守台や大手門、桜田門などの石垣に、「不」の字のような記号が刻まれている。
明治時代の初期に刻まれた「几号高低標(きごうこうていひょう)」と呼ばれる測量標識である。
この「不」の字の横線の溝に水平に板を引っ掛けて、その地点の標高を求めた。
他地域と比べて、東京には早い時期から多くの高低標が刻まれた。
鉄道や上下水道の工事のため測量が必要だったのだろう。
このとき、標高ゼロとされたのは、
明治6(1873)年から12(1876)年まで東京湾の霊岸島で観測した平均海面の高さであった。
明治19(1886)年刊の「東京実測全図」に、「不」の地図記号と、その地点の標高が記されている。
起伏があるため、地上で測量した2点間の距離は、斜めになっている。
標高の情報を用いて、これを標高ゼロの面の水平距離に換算しながら、この地図が作成されたと考えられる。

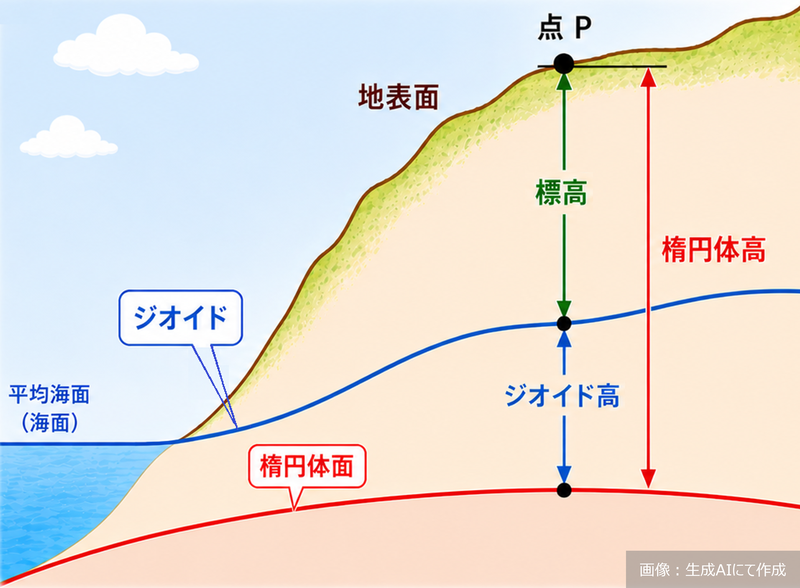

今日では、標高ゼロの面をジオイドという。ジオイドにも起伏があることがわかっている。
このため、現在の測量法に従った地図では、形が滑らかな「回転楕円体」の表面での経緯度等で位置を表している。
地球の姿に関する知識の進歩とともに、測量の基準も変化してきたのである。
さて、英国人の指導の下に、明治初期の測量が行われた。
「不」の字の横線を除く上矢印のような部分は、英国のブロードアローと同じ形。
英国の官有物であることを示すこのマークが、
江戸城をはじめ、全国数百か所の日本の文化財等に刻まれた。
ただ、あまり時を経ずして、日本も独力で測量をするようになった。
明治17(1884)年には陸軍参謀本部に測量局が設置され、水準点も標石に変更されている。
技術の習得や測量機の進歩だけでなく、私たちの地球に関する知識の蓄積によっても、測量の基準は変わっていく。
今、測量に関わっている私たちも外国に頼らずに測量することができるよう、「不」断に先端技術を開発し、地球に関する知識を深めたい。
（文：大場 亨）
